Guia para o software ILMSimage
O software ILMSImage para o QuantumGIS disponibiliza funções do software de análise de imagem ILMSImage no contexto da interface de usuário do QuantumGIS. O ILMSImage para QuantumGIS fornece um progresso guiado ao longo das etapas essenciais na cadeia de processos. A cadeia começa com a seleção de dados de imagem e termina com as áreas classificadas de imagem. Regredir na cadeia é possível, mas cada passo precisa de seu antecessor. Os dados de imagem e resultados intermediários estão reunidos em projetos com um nome de projeto comum, como nome de arquivo. O trabalho em cada projeto pode ser interrompido em qualquer estado do fluxo de trabalho e retomado posteriormente.
O ILMSImage foi desenvolvido para processar grandes quantidades de dados de imagem de alta definição de detecção remota, de uma forma eficaz e intencional, e para ser capaz de analisar os dados tematicamente. O software baseia-se no conceito de análise de imagem orientada pelo objeto, isto é, os elementos de imagem (pixels) de um conjunto de dados não são tratados separadamente, mas no âmbito de pixels vizinhos que são espectralmente semelhantes. Este conceito se manifesta na cadeia de processos típica para o ILMSImage, o qual geralmente consiste de três etapas:
- Primeiro, a imagem é dividida em áreas com características de pixel muito semelhantes. Isto resulta em uma junção de pixels de imagens adjacentes a grupos maiores com características espectrais semelhantes. Este processo é frequentemente chamado de segmentação, no contexto da análise de imagem orientada no objeto, e de criação de células, no contexto do ILMSImage.
- Num segundo passo, atributos ou características baseados em células são criados. Estas características podem ser geradas a partir da geometria das células de grade ou da sua ligação com os dados de imagem originais ou fontes de dados adicionais. Todo o processamento posterior é realizado com base em células geradas e os atributos derivados. Os dados originais não são levados em conta, no decurso restante de processamento.
- O terceiro passo compreende a classificação temática real. O ILMSImage é baseado em um conceito de duas etapas, o que liga uma classificação não supervisionada das células e seus atributos a uma classificação supervisionada de acordo com dados de referência. A designação de áreas temáticas dentro da área de estudo é realizado, de acordo com o esquema de classificação que tiver sido fornecido pelo usuário.
Instalação do ILMSimage
Recomendamos que o ILMSimage seja instalado “out of the box” usando-se o pacote ILMS Installation Package. É também possível instalar o ILMSimage manualmente, os passos necessários estão descritos em detalhe em Individual Installation of ILMSimage.
Após uma instalação bem sucedida, o ILMS 2.4 Launcher (Inicializador) ILMSstart.exe deverá estar disponível no diretório C:\ILMS_v2.4.
Ativação do ILMSimage

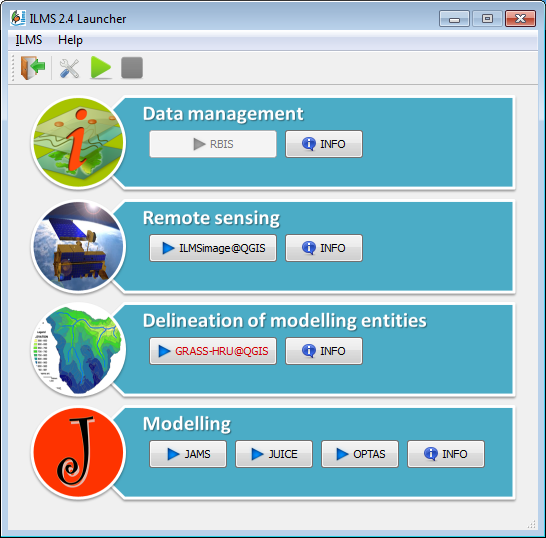

O ILMSimage faz parte das Ferramentas ILMS para QuantumGIS (Tools for ILMS for QuantumGIS) fornecidas pelo pacote de instalação ILMS installation package. O ILMSimage tem que ser ativado apenas uma vez após a instalação (veja a ILMS_Installation_Guideline_2.4.pdf no diretório docs do pacote de instalação). Para esta finalidade execute o arquivo ILMSstart.exe no diretório principal do pacote de instalação e pressione o botão ILMSimage@QGIS na caixa Remote Sensing (Sensoriamento Remoto). Isto irá iniciar o QuantumGIS.

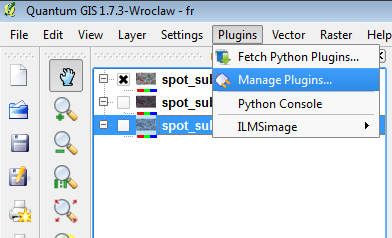

No menu principal do QuantumGIS escolha [Plugins | Manage Plugins... ].

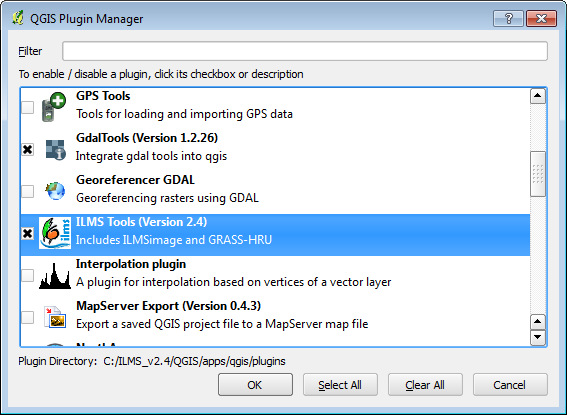

A janela do Gerenciador de Plugins do QuantumGIS contém um conjunto de plugins que estiverem disponíveis na instalação atual. Ative a entrada ILMS Tools e pressione o botão [OK]. Um menu ILMS Tools aparecerá na barra de menu principal do QuantumGIS.

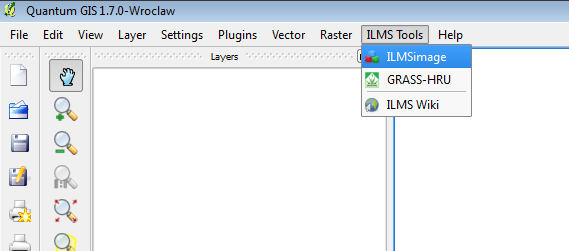

O ILMSimage para QuantumGIS já estará disponível no menu [ILMS Tools | ILMSimage].

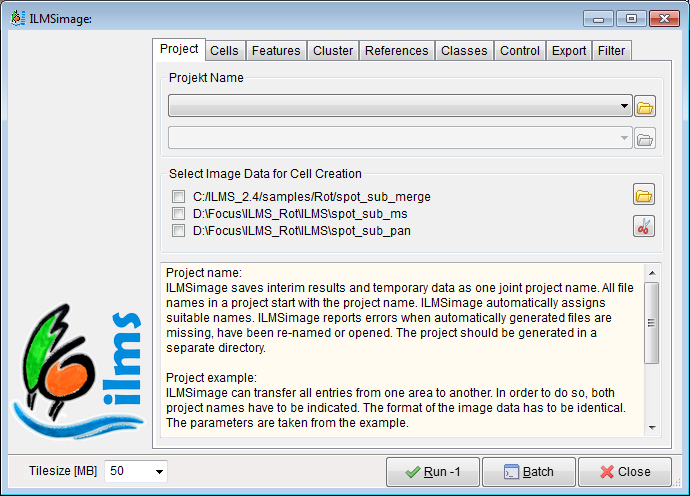

Se o guia ILMSimage começa pela primeira vez, a caixa nome do projeto estará vazia. Sob Select Image Data for Cell Creation (Selecione dados de imagem para criação de células) os nomes de arquivo de todas as camadas raster carregadas na tela do QuantumGIS tornar-se-ão visíveis. Para continuar, primeiro create a new project crie um novo projeto e em seguida, ative as camadas raster adequadas clicando nas caixas de seleção ou exclúa-las do projeto.
Cadeia de Processos do ILMSImage
Se as ILMS tools (ferramentas do ILMS) são ativadas como descrito acima, selecionando-se o item de menu ILMSimage do menu ILMS Tools na barra de menu principal, o guia de software ILMSimage estará disponível. Em seguida, aparecerá o guia que disponibiliza todas as funções do ILMSimage. Para processar um projeto, o guia é composto por oito sub-painéis que podem ser agrupados em quatro etapas na cadeia do projeto:
Configurações do projeto
O ILMSimage salva os resultados provisórios e os dados temporários como um nome de projeto comum. As Configurações do projeto são usadas para criar novos projetos e escolher camadas de dados de entrada adequadas ou para continuar a trabalhar em um projeto já existente.
Ir para Configurações do projeto
ILMSImage Criação de células
O cell index (índice de células) do ILMSimage resume áreas com características de pixel muito semelhantes como células na imagem, para criar regiões de imagem que podem ser tratadas como elementos distintos. A Criação de células permite influenciar e controlar o tamanho e a distribuição das células através de alguns parâmetros.
Ir para Criação de células
ILMSImage Cálculo de atributos
O ILMSimage calcula recursos para cada uma das células que são derivadas a partir das cores da imagem, a forma e o tamanho da célula, a sua textura interior e outras características seleccionadas na imagem. A etapa Cálculo de atributos cria esses recursos ou atributos e permite a integração de camadas adicionais de dados para a geração de outra característica. Todo o trabalho de classificação depende das características celulares.
Ir para Cálculo de atributos
ILMSImage Classificação
O ILMSimage Classificação em duas etapas. O primeiro passo (panel Cluster) combina células com características de imagem amplamente semelhantes por meio de uma abordagem de classificação não-supervisionada (clustering - “agrupamento”). O segundo passo introduz áreas de referência (panel Reference) e classificação supervisionada (panel Classes), incluindo combinações espaciais dos clusters gerados anteriormente.
Ir para Classificação
Diversos
O Painel de Controle fornece uma visão geral de todas as ações durante o projeto em andamento e o Painel de Exportação permite transformar os resultados em um formato vetorizado. Para ilustrar a aplicação do software ILMSImage um exemplo de aplicação com todos os dados de entrada necessários faz parte do ILMS installation package. O item Implementação de um aplicativo de exemplo examina a bacia hidrográfica do rio Rot na Turíngia, Alemanha.
