Tutorium Modelldokumentation

Modelldokumentation

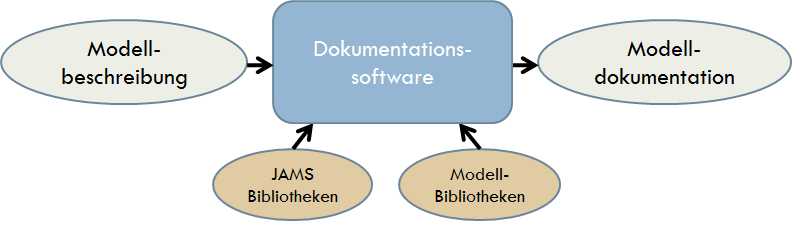

(Hydrologische) Modelle, die mit JAMS/J2000 erstellt worden sind, bestehen aus einer Vielzahl von Modellkomponenten. Die Dokumentationssoftware JAMS-Doc, welche in den JAMS-Builder integriert worden ist, erstellt automatische eine komplette Modelldokumentation. Als Eingabegrößen erwartet sie zum einen die Modellbeschreibung welche im *.xml Format vorliegt. Diese wird automatisch innerhalb des JAMS_Builders geladen. In dieser sind Informationen zur Modellstruktur, zu den verwendeten Modellkomponenten sowie zur Modellparametrisierung verankert, welche zu extrahieren sind. Weiterhin müssen die JAMS- sowie die Modell-Bibliotheken zur Verfügung gestellt werden, damit die im Quellcode verankerten Informationen zu den Komponenten herausgeschrieben werden können. Die Software erstellt dann automatische eine komplette Modelldokumentation.

Zu Beginn werden von JAMS-Doc zu jeder im Modell verwendeten Komponente Docbook-Dateien erstellt, die im finalen Schritt zu einer Modelldokumentation zusammengesetzt werden. Diese beinhaltet die folgenden Bestandteile:

• Metainformationen (Name des Modells, Autor, Erstellungsdatum)
• Inhaltsverzeichnis
• Kurze Modellbeschreibung
• Aufbau der Modellstruktur
• Komponentendokumentation der in Modell verwendeten Komponenten
• Verwendete Modellparameter und deren Werte
• Literaturverzeichnis

Folgendermaßen können Sie Ihr Modell dokumentieren:

1. Öffnen Sie den JAMS-Builder.

2. Laden Sie das Modell, welches dokumentiert werden soll.

3. Das geladene Modell wurde angezeigt.

4. Wählen Sie in der Menüleiste den Punkt Modell und den Unterpunkt Generiere Modelldokumentation.

5. Ihre Modelldokumentation wird erstellt und als *.xml sowie als *.pdf Datei im Verzeichnis Dokumentation im Arbeitsverzeichnis (Modellverzeichnis, indem alle relevanten Informationen für die Ausführung des Modells hinterlegt sind) gespeichert. Weiterhin liegen die Dokumentationen aller verwendeten Komponenten sowie das Modell-Parameterverzeichnis als *.xml im Ordner Dokumentation.

So ist im Allgemeinen das Arbeitsverzeichnis eines JAMS-Projektes gegliedert. Im Ordner documentation liegen nun die fertigen Dokumentationsdokumente Dokumentation_komplett.pdf und Dokumentation_komplett.xml.
